Crijevo visokog tlaka i sklop

A crijevo visokog tlaka i montaža Općenito se sastoji od tijela crijeva, unutarnje obloge, ojačanog sloja, vanjskog omotača i brzih priključaka na oba kraja. Njegova glavna funkcija je transport tekućine ili plina pod visokim tlakom, održavanje stabilnog protoka medija i imati otpornost na tlak, otpornost na habanje, otpornost na koroziju i druga svojstva tijekom dugotrajne uporabe.
Tijelo crijeva je "kostur" cijelog crijeva visokog tlaka i obično se sastoji od više slojeva kompozitnih materijala. Najčešći materijali vanjskog sloja su PVC sintetički materijali, TPE, PU ili sintetička guma otporna na ulje. Ovi materijali imaju karakteristike dobre fleksibilnosti, otpornosti na vremenske uvjete, snažne otpornosti ulja i otpornosti na habanje. Oni mogu održavati stabilne performanse u visokoj temperaturi, visokoj vlažnosti ili masnom okruženju, a nisu lako puknuti, stvrdnjavati ili korodirati. Unutarnji sloj crijeva je sloj obloge, koji je u izravnom kontaktu s tekućinom ili plinom i mora imati izuzetno jaku otpornost na koroziju i niske karakteristike trenja. Visokokvalitetna crijeva obično koriste kemijski tretirane sintetičke materijale PTFE, EPDM ili prehrambene klase kako bi spriječile da se tekućina onečišćuje tijekom prijenosa, istovremeno smanjujući otpornost na protok i poboljšava učinkovitost prijenosa. Osim toga, glatka struktura unutarnje zidne zidne zidove također može spriječiti ostatak medija, skaliranja i začepljenja, a posebno je prikladan za tekuće sustave koji sadrže ulje, snažnu kiselinu i alkalne ili suspendirane čestice.
Ključ stabilnog rada crijeva visokog tlaka u okruženjima s radnim pritiscima desetaka MPA ili čak i višim lažima u ojačanom sloju u sredini. Ovaj dio općenito prihvaća čeličnu žicu s čeličnim žicama visoke čvrstoće ili spiralne čelične žice namote, koja tvori gustu mrežicu kroz stupnjevano isprepleteno kako bi se učinkovito otporno na vanjsku napetost, unutarnji tlak ekspanzije i opetovana udarna opterećenja. Sloj pletenice od čelične žice također određuje "razinu radnog tlaka" i "tlak pucanja" crijeva. U normalnim okolnostima, dvoslojna pletena struktura može izdržati mnogo veći tlak od jednog sloja, a ima bolju fleksibilnost i polumjer savijanja. Naširoko se koristi u hidrauličkim strojevima, inženjerskoj opremi i sustavima čišćenja visokog intenziteta.
Vanjski omotač je zaštitna barijera za cijelo crijevo, uglavnom odgovorno za odupiranje oštećenja crijeva iz vanjskog okruženja, uključujući ultraljubičasto zračenje, mehaničko habanje, kemijsku koroziju, upad vodene pare i toplinsko starenje. Materijal je obično sintetički gumeni premaz ili složeni sloj s pletenim vlaknima, a površina će također biti popraćena teksturom ili identifikacijom boja protiv klizanja u skladu s svrhom, tako da brzo identificira svrhu ili razinu tlaka na složenim gradilištima ili industrijskim radionicama.
Sklop priključka na oba kraja crijeva visokog tlaka jedan je od najkritičnijih brtvenih dijelova u cijelom sustavu tekućine. Obično je izrađen od mesinga, nehrđajućeg čelika ili pocinčanog materijala od ugljičnog čelika. Njegova je glavna funkcija postići brzu povezanost i rastavljanje crijeva s tijelom pumpe, vodenim pištoljem, ventilom, mlaznicom i drugom opremom.

Crijevo za čišćenje vode za pranje vode: Ova vrsta crijeva naširoko se koristi u automatskom perilicama automobila visokog pritiska za spajanje vodenog pištolja i glavnog stroja perilice rublja kako bi produžili radijus rada. Obično je izrađen od PVC-a visoke čvrstoće, najlonskih pletenica ili troslojnih kompozitnih materijala, s dobrim anti-ublažavanjem i fleksibilnošću. Kako bi se poboljšala prilagodljivost i brtvljenje, univerzalni brzi priključci opremljeni su na oba kraja crijeva, uglavnom izrađenih od bakra ili nehrđajućeg čelika kako bi se spriječilo curenje vode i gubitak tlaka.
Izvrsne prednosti crijeva za proširenje automobila su lakoća, fleksibilnost, a nije lako čvor. Korisnici mogu fleksibilno očistiti tijelo automobila, zemlje ili uglova bez pomicanja glavnog stroja. Istodobno, njegova otpornost na UV, karakteristike protiv starenja i antikorozije čine ga prikladnim za vanjsko ili kišno, prašnjavo okruženje, poboljšavajući učinkovitost čišćenja i radnu udobnost.
Gumeno crijevo visokog tlaka: Ova se vrsta uglavnom koristi u hidrauličkim prijenosnim sustavima, industrijskom opremi za čišćenje i građevinskim strojevima. To je naj klasičniji i najčešći tip crijeva visokog pritiska u industrijskim primjenama. Njegov je materijal uglavnom otporan na ulje, sintetička guma otporna na kiselinu i alkaliju. Unutarnji sloj je gladak za poboljšanje učinkovitosti prolaska tekućine. Srednji je ojačan slojevima čelične žice, a vanjski sloj prekriven je gumom protiv odjeće kako bi se spriječilo fizičko oštećenje i starenje okoliša.
Gumeno crijevo visokog tlaka podržava veći radni tlak (obično 25MPA ~ 100MPa), ima otpornost na udarce, visoku temperaturu i otpornost na visoki tlak, a široko se koristi u teškim scenama kao što su rudarska oprema, strojevi za ubrizgavanje, dizanje i hidrauličke ruke. Njegov kruti i fleksibilan strukturni dizajn omogućava mu održavanje snage, a pritom još uvijek ima određeni stupanj fleksibilnosti, što je lako postaviti i instalirati.

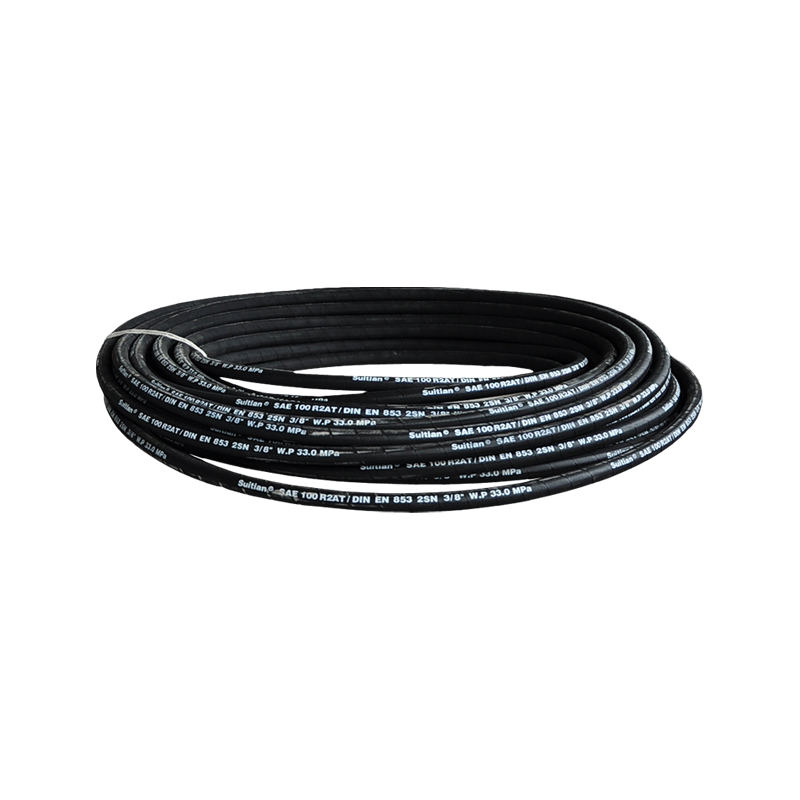

Hidraulično dvostruko pleteno crijevo: ovo je crijevo industrijskog razreda dizajnirano posebno za hidrauličke sustave ultra visokih tlaka. U usporedbi s običnim jednoslojnim pletenim crijevom od čelične žice, njegova struktura dodaje dva sloja slojeva čelične žice visoke čvrstoće, što učinkovito poboljšava ukupnu čvrstoću tlaka i vanjsku otpornost na udar, a pogodan je za sustave sa zahtjevima tlaka većim od 3500psi (oko 25MPA).
Hidraulično dvostruko pleteno crijevo obično se koristi u inženjerskim strojevima, opremi za bušenje nafte, aerodromskoj uzemljenoj opremi i industrijskoj automatizaciji, posebno na mjestima s malim prostorima, složenim zavojima i čestim zglobovima. Njegova gumena obloga ima izvrsnu otpornost na ulje i kemijsku koroziju, a može djelovati stabilno čak i u visokoj temperaturi, visokoj ulju, visokoj kiselini i alkalnim ili organskim otapalima.

1. Snažan otpor tlaka
Najznačajnija tehnička vrijednost crijeva visokog tlaka ogleda se u izvrsnoj otpornosti na tlak. Kako bi izdržala kontinuirani protok vode visokog tlaka, hidraulično ulje ili prijenos plina, njegova unutarnja struktura obično koristi sloj ojačanja čelične žice visoke čvrstoće ili spiralno namotavanje, u kombinaciji s fleksibilnim, ali jakim gumenim ili termoplastičnim kompozitnim vanjskim slojem kako bi stvorio stabilnu strukturu "mekone". Ovaj višeslojni kompozitni sustav ne samo da može učinkovito spriječiti da se crijevo širi, deformira ili pukne pod visokim tlakom, već također smanjuje rizik od pucanja cijevi uzrokovanog trenutnim fluktuacijama tlaka (poput početnog udara, odbijanja tlaka itd.). Različite razine radnog tlaka odgovaraju broju i rasporedu čeličnih žica različitih razina čvrstoće. Industrijski standard često zahtijeva da puknući pritisak crijeva bude više od 3-4 puta veće od radnog tlaka kako bi se ostavila dovoljno sigurnosnih suvišnosti. Stoga, bilo u scenama kao što su inženjerski strojevi, hidraulički sustavi ili vozila za čišćenje visokog tlaka, odabir visokokvalitetnih crijeva visokih tlaka otpornih na pritisak preduvjet je za osiguranje kontinuiranog i sigurnog rada sustava.
2. Suživot fleksibilnosti i anti-zavišavanja
U tradicionalnim konceptima, "otpornost na pritisak" često se spaja s "krutošću", ali moderna tehnologija crijeva visokog pritiska probila se kroz ovo ograničenje. Na temelju ispunjavanja zahtjeva za čvrstoćom, usvajanjem meke gumene vanjske kože, dizajna valovitog strukture i fleksibilne unutarnje obloge, crijevo ima dobru fleksibilnost i savijanost uz održavanje određene krutosti.
Ova dizajnerska prednost posebno je prikladna za složeno prostorno ožičenje i više mobilnih operacija: crijevo neće postati ukočeno, oporavak ili zapetljano kad je omotan iza ugla u mali prostor, omotan oko cijevi u opremu za radionicu ili se slobodno povlači prilikom pranja tijela automobila. Istodobno, crijevo s tretmanom protiv terzija može učinkovito spriječiti namotavanje i kruženje, uvelike poboljšati tečnost i sigurnost upotrebe i smanjujući mogućnost loma ili kompresije zbog uvijanja.
3. Visoki otpor vremenske prilike
Crijevi visokog pritiska uglavnom se koriste u radnim uvjetima vanjskih ili visokih intenziteta, poput gradilišta, rudarskog strojeva, pranja automobila visokog pritiska, poljoprivrednog raspršivanja itd. Vanjsko okruženje često prati snažne ultraljubičaste zrake, kišne erozije, korozije nafte, jake kiseline i alkalijskog plina. Stoga njegov vanjski omotač mora imati izuzetno visoku otpornost na vremenske uvjete.
Visokokvalitetna crijeva visokog pritiska obično koriste materijale otporne na starenje i otporne na koroziju kao što su EPDM, NBR ili TPU. Ovi materijali ne samo da se mogu učinkovito oduprijeti zamljenju uzrokovano sunčevom svjetlom, već i dugo održavaju istu strukturu u posebnim korozivnim okruženjima kao što su kemijske biljke, naftna polja i tvornice hrane. Istodobno, neki modeli dodaju i antistatičke agense, prevlake otporne na eksploziju, formule za usporavanje plamena itd. Kako bi zadovoljili potrebe visokih razina sigurnosti.
4. kompatibilnost s više sučelja
Kao medij za povezivanje sustava, kompatibilnost i standardizacija konektora na oba kraja crijeva visokog tlaka izravno utječu na učinkovitost sklopa i kasniju praktičnost održavanja između opreme. Trenutne komponente glavnog crijeva sve usvojite međunarodni dizajn standardnog sučelja, uključujući navoj M22 × 1,5, sučelje G1/4, G3/8 BSP, brzi priključak za dodatak, američki NPT nit, DIN Standard, JIC Standard i druge prilagođene specifikacije.
Ova standardna sučelja mogu postići bešavno pristajanje s različitim brandovima opreme kao što su Karcher, Bosch, Husqvarna, Lavor, NilFisk itd., Bez potrebe za dodatnim pretvaračima. Korisnici trebaju odabrati odgovarajuće specifikacije za povezivanje jednim klikom. Istodobno, luka za crijevo opremljena je utorama protiv klizanja, opuštenim O-prstenima, okretnim zglobovima i drugim strukturama kako bi se dodatno poboljšalo brtvljenje i sigurnost, te izbjegavajte labavljenje ili curenje pod visokim pritiskom.
